工程案例
基站智能电表能耗管理项目
项目背景：
客户希望通过安装四回路智能电表，采集市电、 油机 、开关电源和空调的有功功率和电能参数，通过系统分析设备的能效比来判断基站设备的运行状态，达到制定维护管控的重点。对智能电表改造要求：单回路智能电表，必须保证第一路采集数据性能正常。四回路智能电表，必须保证四路全正常。
安装指导：
一、安装前准备
1）确认产品配置，1 台电表、12 个电流互感器、4 根网线、4 个转接头；
2）找准箱体安装位置；
3）确定区分个测量回路，及进线相序；
4）线缆、扎带等辅助材料准备；
3）确定区分个测量回路，及进线相序；
4）线缆、扎带等辅助材料准备；
二、安装步骤

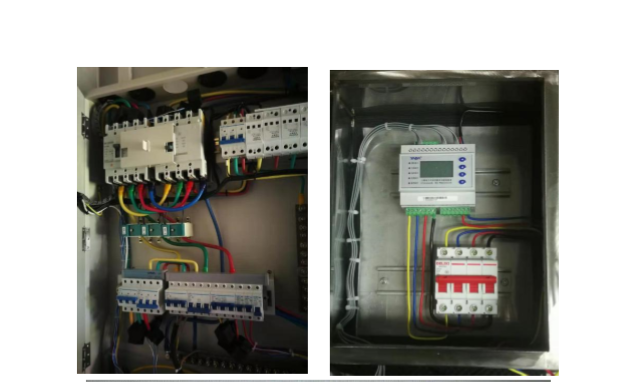

1）电表安装，采用导轨安装，一般安装在现有配电箱体空余导轨； 2）互感器安装及接线，按确定的方案，分别将配置好的开口式电流互感器，安装在市电输入、油机输入、开关电源供电回路上，并将电流互感器的二次连线接入转接头，再通过网线连接智能电表。
3）完成智能电表其他接线：电源供电、电压采样等信号线；
三、数据对接和调试

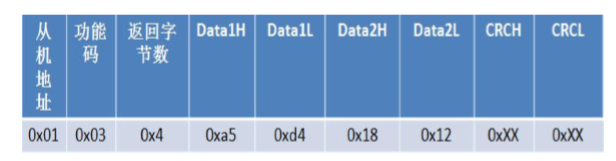

1）智能电表的 RS485 接口，采用屏蔽双绞线，连接到 FSU 的相应端口；
2）安装完成后，现场查看各数据是否正确，有没有异常，如果可以的话，可以使用电流钳形表和万用表测量电流、电压数据大小，与电表数据对比；

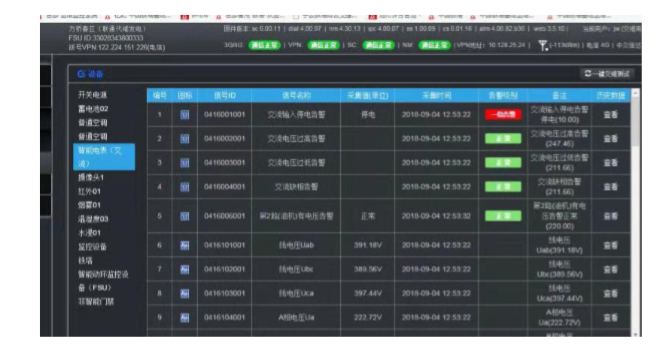

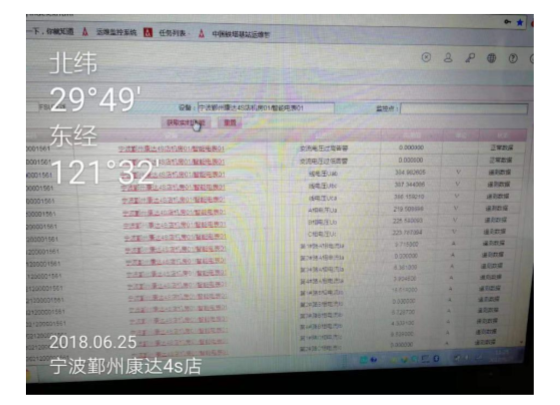

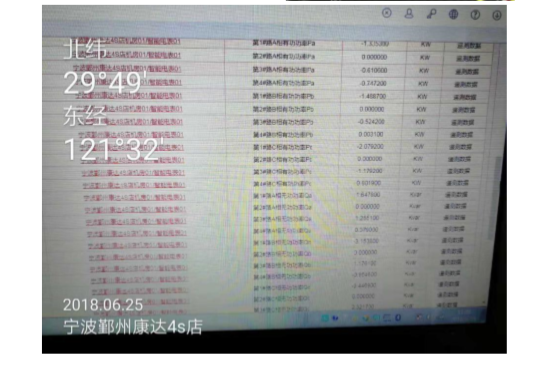

3）远程运维调试，系统读取数据与现场电表显示数据对比； 4）如果发现通讯或现场测量读取数据不准确，与实际值有差别，需检查施工接线；
